微型柱塞泵
高精度、小体积、长寿命,适合单次5ml以下的流体传输
全国咨询热线:400-0602-365

该系列柱塞泵拥有更少的空间需求、噪音小、高性能、低成本、免维护等特点,特别适用在高度集成的自动化设备中,例如:自动化摇臂。该系列柱塞泵还具有极高的吸排液精度和吸排液准确度,在不影响精度和准确度的前提下,使用寿命可达到500万个周期以上。

产品介绍

MP系列微型柱塞泵主要特点:小体积、精度高、长寿命

由用户直接驱动步进电机对工作过程进行控制,采用光电传感器向用户提供初始位置检测信号

实现单次5mL以下的流体传输

主要在设备、仪器中配套使用

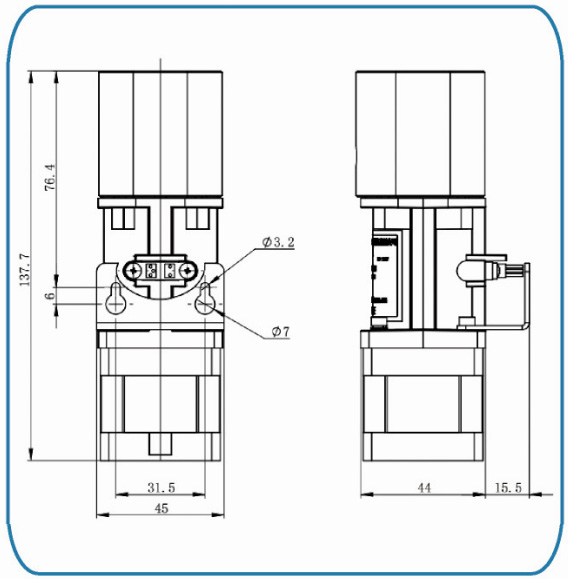

尺寸图

产品型号柱塞体积泵头外壳材质
MP12.5-1A1000μlPMMA/PEEK
MP12.5-2A500μl
MP12.5-3A100μl
MP12.5-4A25 μl
MP12.5-5A5000μl
MP12.5-6A250μl

整机参数

精度≤5‰
满行程准确度≥99.5%
满行程重复性精确度≥99.5%
10%行程重复性精确度≥99.5%
柱塞行程12.5mm ( 2000)步
行程分辨率0.00625mm(1步)
柱塞移动速度≤12.5mm/0.8s(柱塞体积1ml及以下)
≤12.5mm/1s(柱塞体积2.5ml)
≤12.5mm/1.2s(柱塞体积5ml)
使用寿命≥500万个周期
初始位置检测初始位置输出低电平,其它位置输出高电平
耐压≤0.68MPa
液路接口1/4" -28内螺纹接口2个
外形尺寸(长×宽×高)(45×60 ×138 ) mm
工作环境相对湿度20%~80%
工作环境温度10℃ ~40℃

电机及传感器参数

电机接口电机参数光耦传感器接口
浅色定义项目参数浅色定义
A步距角1.8°±5%阳极
相数2
绿绝缘电阻≥100MΩ阴极
绝缘等级B级
B相电压1.4V+5v电源
相电流1.2A
 电阻2.0Ω±10%信号输出
电感4.2MH±20%
